Die Rolle von Schwingungsdämpfern aus Edelstahl in CO2 (R744)-Systemen

CO₂ ist die Zukunft der nachhaltigen Kältetechnik, aber es arbeitet mit extrem hohem Druck. Wer für R744 noch dieselben Komponenten verwendet wie für R134a, erlebt eine böse Überraschung. Die Schwingungsmuster sind anders, und die Drücke sind lebensgefährlich.

Bei der CO2 (R744)-Kältetechnik,Schwingungsdämpfer aus EdelstahlZur Bewältigung von Betriebsdrücken, die in transkritischen Systemen 120 bar überschreiten können, ist eine spezielle Konstruktion erforderlich. Im Gegensatz zu herkömmlichen Anlagen verwenden CO₂-Absorber mehrlagige Faltenbälge und hochdichte Edelstahlgeflechte (304/316L). WIG-Schweißen ist unerlässlich, um sicherzustellen, dass die Verbindungen den hohen Austrittstemperaturen (oft über 100 °C) standhalten, ohne an struktureller Integrität einzubüßen.

Wir haben festgestellt, dass viele Supermarktprojekte in Europa auf CO₂ umstellen, um die F-Gas-Vorschriften zu erfüllen. Doch hier liegt das Problem: CO₂-Kompressoren arbeiten typischerweise mit Kolben und laufen mit höheren Drehzahlen, was zu hochfrequenten Pulsationen führt.

Ein handelsüblicher Schwingungsdämpfer für Kälteanlagen kann buchstäblich summen oder brummen, bevor der Balg ermüdet. In realen Projekten hat sich gezeigt, dass wir die Schwingungsfrequenz (den Abstand zwischen den Wellen im Balg) anpassen müssen, um diese spezifischen Frequenzen zu eliminieren.

Das Druckspitzenproblem:

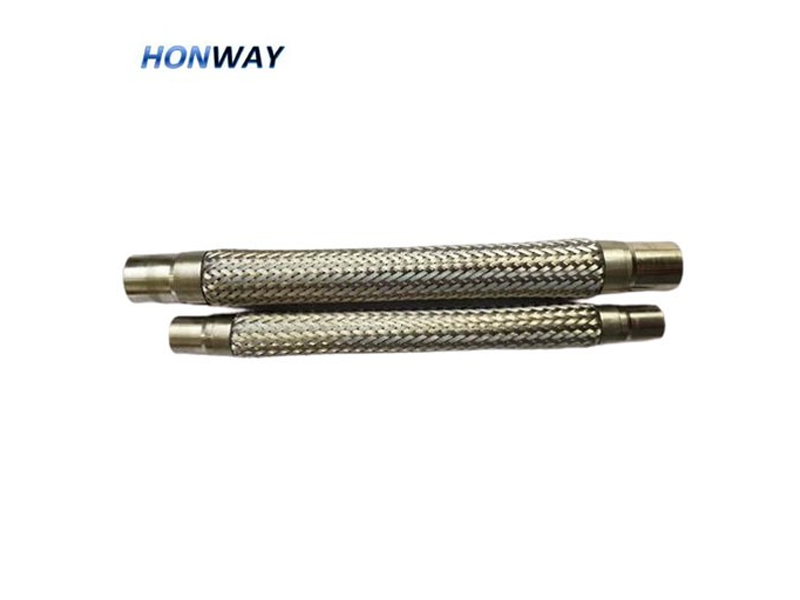

Was viele Käufer übersehen, ist der Stillstandsdruck. Wenn eine CO2-Anlage abgeschaltet wird, kann der Druck erheblich ansteigen. Ein Standardabsorber könnte sich dabei aufblähen – der Balg dehnt sich aus und das Gewebe wird bis zum Äußersten gedehnt.Honway's Schwingungsdämpfer komplett aus EdelstahlCO2 wird bis zu Berstdrücken getestet, die weit über 400 bar liegen, um genau diesen Szenarien standzuhalten.

Technischer Einblick: Mehrlagige Faltenbälge.

Für CO2-Hochdruckanlagen verwenden wir nicht einfach dickeres Metall. Dickeres Metall ist steifer, was die Funktion eines Vibrationsdämpfers beeinträchtigt. Stattdessen setzen wir auf die Mehrlagen-Technologie – zwei oder drei dünne Edelstahlschichten, die ineinander verschachtelt sind. Dadurch bleibt das Bauteil flexibel und gleichzeitig wird seine Druckfestigkeit deutlich erhöht.

Häufig gestellte Fragen:

F: Warum kann ich keine Absorber mit Kupferenden für CO2 verwenden?

Standardmäßige Kupferanschlüsse sind nicht für die Drücke von 120 bar bei transkritischem CO2 ausgelegt. Außerdem kann das Lötmaterial bei den in CO2-Ableitungsleitungen üblichen hohen Temperaturen geschwächt werden.

F: SindHonwayCO2-Absorber mit UL-Zulassung?

Ja, wir haben spezielle Modelle mit UL-Zulassung für Hochdruckanwendungen mit R744.

F: Wie wähle ich die richtige Größe für eine CO2-Leitung aus?

Da CO₂-Leitungen bei gleicher Kapazität typischerweise kleinere Durchmesser als HFKW-Leitungen aufweisen, muss unbedingt darauf geachtet werden, keinen Druckabfall zu verursachen. Der Innendurchmesser des Absorbers muss exakt dem Innendurchmesser Ihres Rohrs entsprechen.

F: Können diese Geräte den thermischen Schock eines CO2-Abtauzyklus verkraften?

Ja. Der Ausdehnungskoeffizient von Edelstahl ist gut geeignet für die schnellen Temperaturschwankungen in CO2-Systemen.

F: MachtHonwayBieten Sie 316L für CO2-Anwendungen an?

Ja, wir empfehlen 316L ausdrücklich für alle industriellen CO2-Anwendungen, um eine maximale Lebensdauer zu gewährleisten.

CO2 ist ein empfindliches Kältemittel. Durch die Wahl eines hochwertigen Kältemittelschwingungsdämpfers schützen Sie Ihr System vor den besonderen Belastungen des R744-Kreislaufs.
